汽车电子产品中非常重要的一项就是FAKRA和HSD连接器。这些产品广泛适合于车联网领域,能够将车载多媒体娱乐系统及汽车电子系统安全可靠等级提升到新的高度。对于整个涉及车辆系统安全相关的车联网系统,有着举足轻重的意义。目前已经非常广泛地被使用。

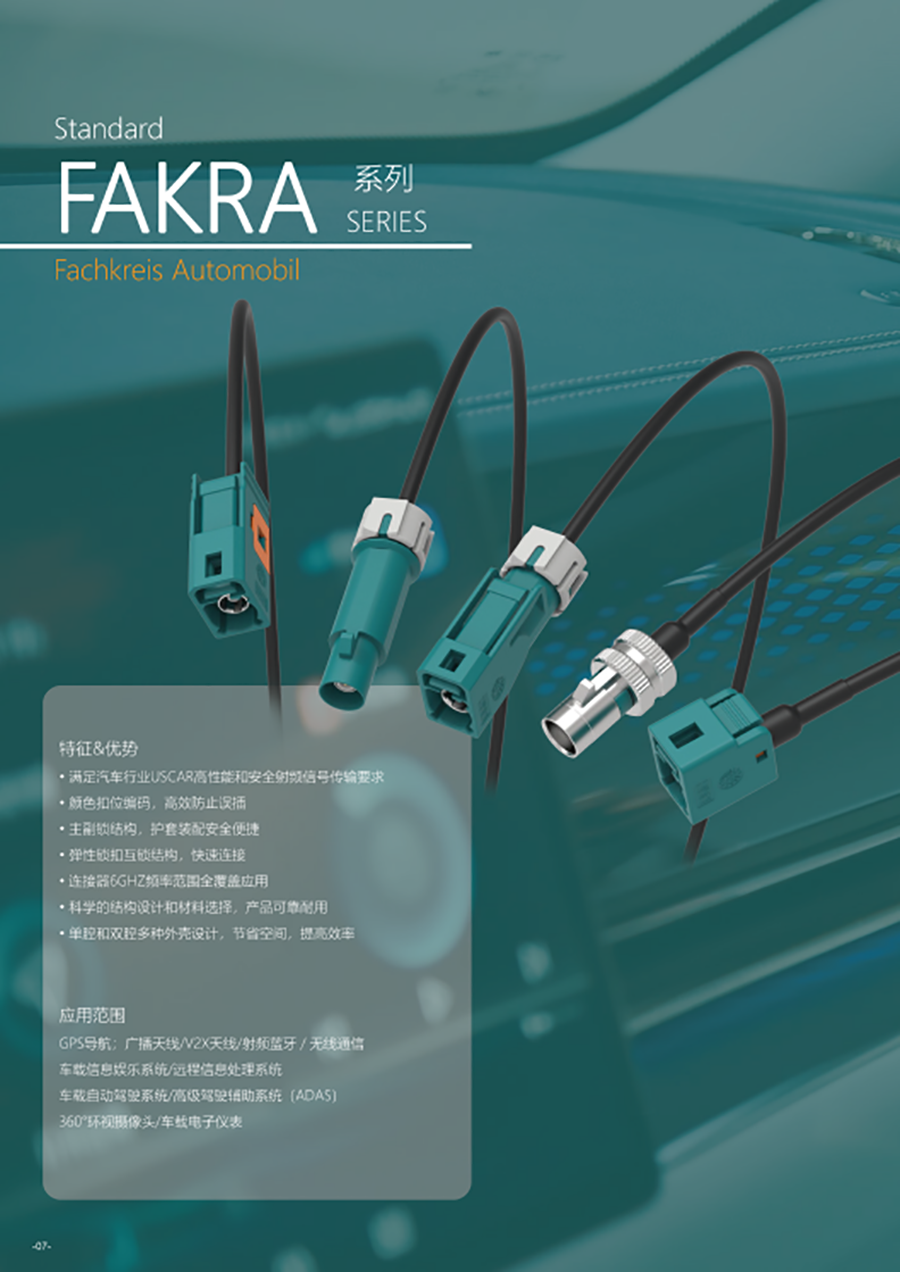

所谓FAKRA,是2000年时,由德国车厂为首的欧美12家车厂,共同推出的一种汽车用音响与天线规格接头,最多有40pin。一般的FAKRA需要满足美国USCAR 和德国FAKRA 汽车标准。FAKRA具有高性能、经济有效的射频特性等特性。

FAKRA为FAchKReis Automobil(汽车专家团队由来自BMW、Huber-Suhner,Rosenberger等公司的工程师组成,后Huber-Suhner相关连接器业务及技术在2010年并入Rosenberger)缩写。起初为BMW需求用于车载收音机天线连接,如今FAKRA已成为汽车行业通用标准的射频连接器,被业内广泛应用。

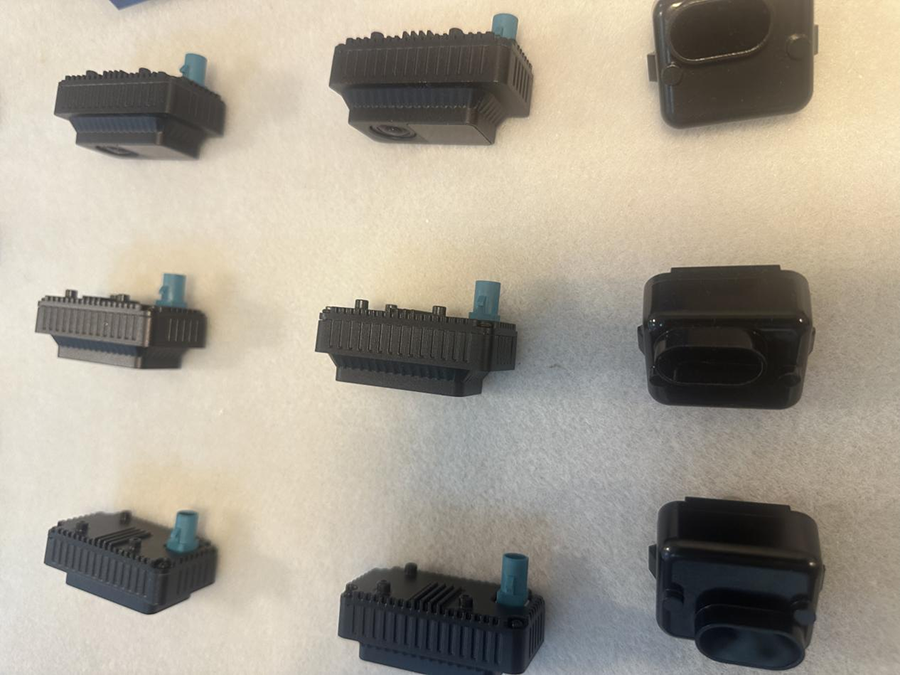

车载天线系统

Fakra 连接器:用于连接鲨鱼鳍天线等车载天线与汽车的射频接收模块,实现 4G LTE、5G MIMO、Car2Car、WiFi、蜂窝射频、FM/AM 广播、卫星通信等功能的信号传输。

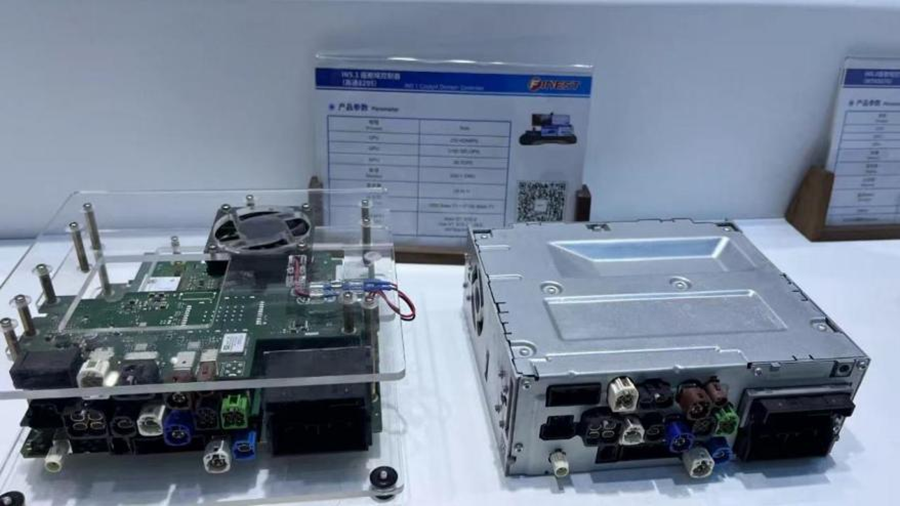

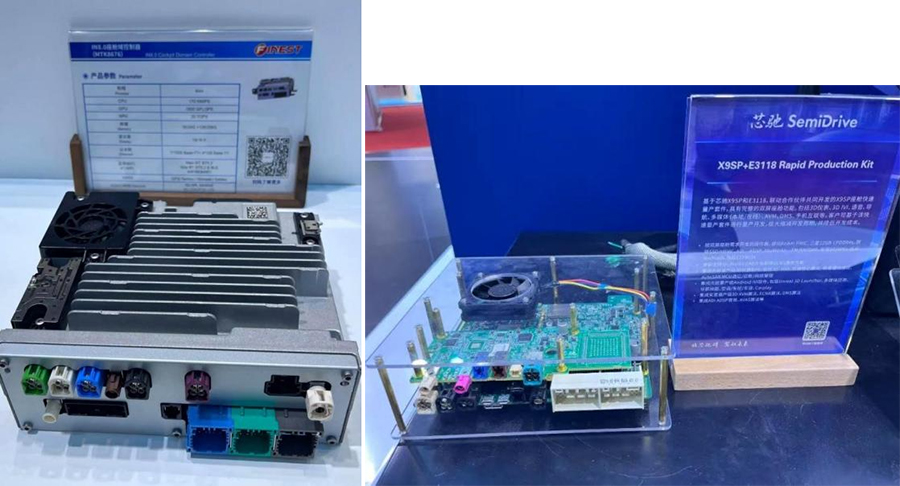

车用中央域控制器


FAKRA 连接器:常用于连接车载天线系统,如 GPS 天线、4G/5G 天线等,中央域控制器若涉及无线通信功能,如远程控制、车联网等,可能会通过 FAKRA 连接器连接相应天线。它支持 DC~6GHz 甚至更高频率的信号传输,有多种接口类型(如 A 型、B 型、C 型等)以适应不同频段和应用场景。

Mini FAKRA 连接器:相比 FAKRA 连接器尺寸更小,适用于空间有限的场合,当中央域控制器内部空间紧凑或连接小型天线、传感器等设备时可能会用到。它也能支持高速数据传输,单通道可高达 1Gbps 以上,且具有较高的传输频率和集成度。


车载组合导航定位系统

广泛运用于自动驾驶、精准农业、物流运输、旅游观光、清扫环保等各种无人车、特种设备、机器人等行业。


FAKRA 连接器:主要用于汽车与外部的连接,如鲨鱼鳍天线等。T - BOX 通过 FAKRA 连接器连接车载天线,实现与卫星信号、车联网信号等的传输,确保定位、导航以及远程通信等功能的正常运行。

Mini - FAKRA 连接器:相比 FAKRA 连接器,Mini - FAKRA 具有更高的传输频率、速率和集成度,在一些对空间要求较高且需要高速传输的 T - BOX 应用场景中较为适用,例如连接小型化的天线模块或与其他高速传感器进行数据交互。

HSD 连接器:常用于汽车中的高速数据传输场景,如 AVM 到主机端、主机端到座舱端的高速传输。在 T - BOX 中,HSD 连接器可用于将 T - BOX 与车辆的信息娱乐系统、显示屏等进行连接,实现高清视频、音频以及大量数据的快速传输,以支持导航地图显示、远程监控视频播放等功能。

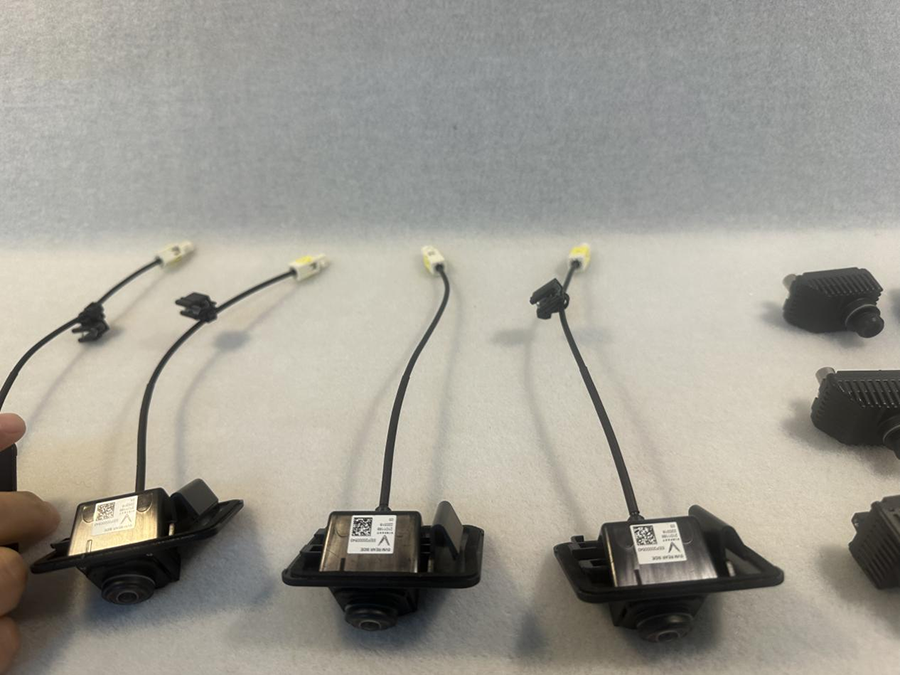

车用摄像头


HSD/LVDS 连接器:汽车 HSD/LVDS 母头连接线、360 倒车影像转接线等,可实现汽车倒车摄像头的高清视频信号传输,具有防水功能,防护等级可达 IP67,能适应汽车外部的恶劣环境。

Mini - Fakra 连接器:在一些汽车倒车摄像头中,会使用 Mini - Fakra 连接器连接摄像头与主控板等设备,具有体积小、传输性能好的特点,可满足汽车电子设备对空间和信号传输的要求。

Fakra 连接器:部分汽车倒车后视镜用线材会采用 Fakra 线缆连接器,如 Fakra E 型公头转 RCA 公头连接器等。Fakra 连接器具有颜色扣位编码,可防止误插,主副锁结构和弹性锁扣互锁结构使其连接安全便捷、快速可靠,能满足汽车行业 USCAR 高性能和安全射频信号传输要求。
